Применение углеродной ткани в строительной отрасли и перспективы развития

II.Основные преимущества углеродной ткани

Широкое применение углеродной ткани в строительном усилении обусловлено её уникальными свойствами.

Высокая прочность, высокая эффективность, малый вес и тонкость

Прочность углеродной ткани на растяжение может превышать 3000 МПа, что в 7–10 раз выше, чем у стали при одинаковом сечении, при этом её плотность составляет примерно 1/4 плотности стали. Например, углеродная ткань плотностью 300 г/м² весит всего 0,3 кг на квадратный метр, но способна воспринимать значительные растягивающие нагрузки.

Толщина материала обычно составляет от 0,111 мм до 0,167 мм, поэтому после наклейки он практически не увеличивает сечение и массу конструкции. Это особенно важно для объектов с ограничениями по внешнему виду и нагрузке, таких как исторические здания и тонкостенные конструкции.

Коррозионная стойкость и высокая долговечность

Углеродный материал устойчив к воздействию кислот, щелочей и солей, и значительно превосходит сталь в агрессивных средах, таких как морские зоны и химические производства.

По данным инженерной практики, в одном из портовых объектов стальные листы начали корродировать уже через 3 года эксплуатации, тогда как углеродная ткань спустя 10 лет практически не потеряла прочности. Срок службы может превышать 50 лет, что существенно снижает затраты на обслуживание.

Простота монтажа и сокращение сроков строительства

Усиление углеродной тканью выполняется «сухим методом», без тяжёлой техники и сварочных работ. Процесс бесшумный и не создаёт пыли, практически не влияет на эксплуатацию здания.

В одном из проектов усиления балок на заводе 8 рабочих выполняли сварку стальных листов на 10 балок за 3 дня, тогда как 4 рабочих с углеродной тканью усилили 20 балок за 2 дня, что значительно повышает эффективность работ.

III. Основные области применения в строительном усилении

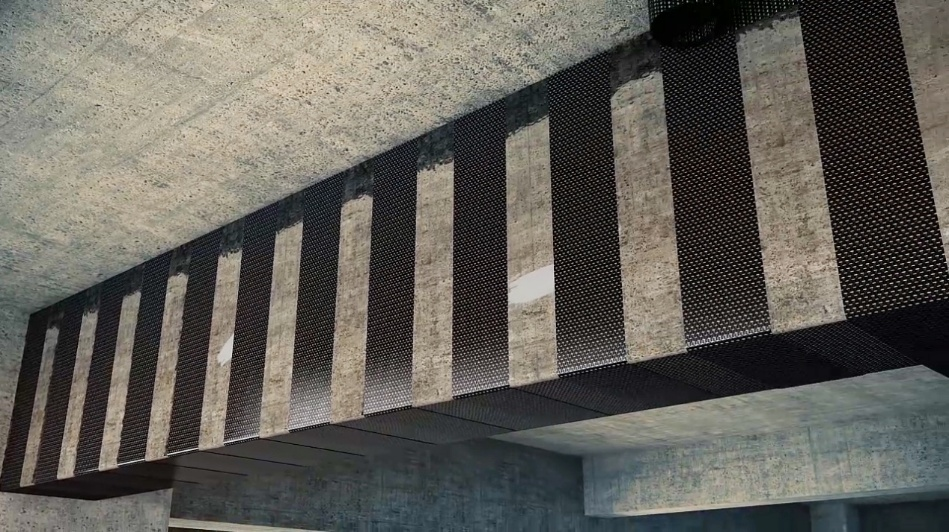

1.Усиление балок, плит и колонн

Углеродная ткань широко применяется для усиления железобетонных балок, плит и колонн на изгиб и срез. Наклейка в растянутой зоне позволяет перераспределить напряжения, снизить развитие трещин и уменьшить прогиб.

Исследования показывают, что один слой ткани 300 г/м² может увеличить несущую способность балки на 20–40%. Обмотка колонн кольцевым способом повышает прочность на сжатие на 50–100% за счёт трёхосного напряжённого состояния бетона.

2.Сейсмическое усиление

В сейсмоопасных регионах углеродная ткань используется для усиления узлов рамных конструкций, повышая их прочность и пластичность, обеспечивая целостность здания при землетрясениях.

В одном из проектов усиления школы после применения углеродной ткани конструкция показала значительно лучшие результаты при моделировании землетрясения по сравнению с традиционным стальным усилением.

3.Ремонт трещин и повышение долговечности

Углеродная ткань может использоваться как защитный слой для предотвращения проникновения влаги и агрессивных веществ, а также совместно с инъекционным ремонтом трещин образует композитную несущую систему, повышая трещиностойкость.

4.Усиление сложных и кирпичных конструкций

Благодаря гибкости материал легко адаптируется к углам колонн и криволинейным участкам балок. Обмотка кирпичных конструкций повышает их прочность на сдвиг и пластичность, что особенно важно при реставрации исторических зданий.

5.Усиление мостов и инфраструктуры

В 2025 году при реконструкции моста Янъин в районе Хаймэнь города Наньтун углеродная ткань была применена для усиления ключевых элементов, что повысило несущую способность и долговечность конструкции и позволило продлить срок службы на десятки лет. Было восстановлено 110 м² изношенных элементов, что подтвердило эффективность технологии.

6.Подземные и агрессивные среды

Устойчивость к влаге и биологическому воздействию делает углеродную ткань подходящей для подземных сооружений и деревянных конструкций. В химических и прибрежных зонах её коррозионная стойкость значительно превосходит сталь.

IV. Технология усиления углеродной тканью

Качество работ напрямую определяет эффективность усиления и требует строгого соблюдения технологии:

Подготовка основания:шлифование и очистка бетонной поверхности, удаление слабых слоёв, масла и загрязнений, восстановление дефектов.

Нанесение грунтовки:равномерное нанесение грунтовочного клея для повышения адгезии, дальнейшая работа после высыхания до «отлипа».

Наклейка ткани:нарезка по проекту, нанесение пропиточного клея, приклейка с прокаткой валиком по направлению волокон для удаления воздуха и исключения пустот и складок.

Отверждение и приёмка:выдержка в течение примерно 7 дней без нагрузок, затем проверка качества поверхности, равномерности и степени отверждения клея.

V. Примеры применения и результаты

Технология уже подтверждена множеством проектов:

В одном из медицинских учреждений Нинбо несущая способность конструкций увеличена на 30%, сейсмостойкость повышена на один класс, срок строительства сокращён на 40%.

В историческом здании Шанхая устранены микротрещины без изменения внешнего облика, проект получил одобрение органов охраны культурного наследия.

При реконструкции эстакады моста через море применение углеродной ткани позволило завершить работы за 20 дней вместо полугода закрытия движения.

VI.Заключение

Углеродная ткань благодаря высокой прочности, лёгкости, коррозионной стойкости и удобству монтажа стала незаменимым материалом в сфере усиления строительных конструкций.

Она применяется в железобетонных и кирпичных конструкциях, в обычных зданиях и объектах культурного наследия, а также в мостах, портах и инфраструктуре, демонстрируя высокую универсальность и значительную экономическую эффективность.

С ростом потребности в реконструкции существующих зданий и модернизации инфраструктуры перспективы применения углеродной ткани в строительной отрасли будут продолжать расширяться. Компания Shanghai Huaiying New Material Technology Co., Ltd. будет и дальше обеспечивать отрасль высококачественными материалами, включая углеродную ткань, многоосевые трикотажные материалы и арамидные ткани, способствуя развитию технологий усиления строительных конструкций.
