Применение расправленной углеродной ткани: новое решение для производства высокоэффективных композитных материалов

1. Введение: технология расправления углеродного волокна способствует повышению характеристик композитных материалов

С быстрым развитием таких отраслей, как производство автомобилей на новых источниках энергии, аэрокосмическая промышленность, производство высокотехнологичного оборудования, интеллектуальная техника и спортивное оборудование, рынок предъявляет более высокие требования к композитным материалам: они должны обладать не только меньшим весом, более высокой прочностью и долговечностью, но также обеспечивать улучшенное качество поверхности и высокую эстетическую ценность изделий.

Традиционные углеродные ткани уже широко применяются в области композитных материалов, однако из-за относительно крупных размеров жгута волокон и наличия определенной волнистости (Crimp) внутри структуры, существуют возможности для дальнейшего улучшения механических характеристик, эффективности пропитки смолой и внешнего вида готовых изделий.

Расплавленная углеродная ткань (Spread Tow Carbon Fiber Fabric) является новым поколением высокоэффективного армирующего материала. Благодаря передовой технологии расправления традиционные пучки углеродных волокон преобразуются в более широкие, тонкие и ровные волокнистые ленты, позволяя волокнам располагаться в состоянии, максимально приближенном к прямолинейному. Это обеспечивает наиболее полное раскрытие преимуществ углеродного волокна — высокой прочности и высокого модуля упругости.

В качестве примера можно привести расправленную углеродную ткань DQ-FL3-8x8-150P, производимую компанией ООО «Шанхай Хуайин Новые Материалы и Технологии» Данный инновационный материал сочетает структуру расправления 8×8 мм и поверхностную плотность 150 г/м². Он обеспечивает легкость и высокие эксплуатационные характеристики композитных изделий, одновременно придавая им более качественный и эстетичный внешний вид, что делает его важным материалом для применения в высокотехнологичном производстве.

1. Ключевые технологические преимущества расправленной углеродной ткани
2. Структура с низкой волнистостью, повышающая эффективность использования свойств волокна

В процессе ткачества традиционных углеродных тканей волокнистые жгуты должны переплетаться между собой, что легко приводит к образованию волнообразной структуры изгиба волокон. Такая волнистость волокнистого жгута вызывает:

• Локальную концентрацию напряжений;
  • Снижение прочности при растяжении;
  • Уменьшение эффективности использования прочности материала.

Расплавленная углеродная ткань использует передовую технологию расправления, которая преобразует первоначально собранные в жгут углеродные волокна в более плоскую и равномерную структуру расположения.

Например, при использовании структуры расправления 8×8 мм ширина отдельной волокнистой ленты увеличивается, толщина уменьшается, распределение волокон становится более равномерным, а степень волнистости значительно снижается.

Структура с низкой волнистостью (Low Crimp) позволяет эффективно повысить:

• Прочность при растяжении;
  • Модуль упругости;
  • Усталостную прочность;
  • Структурную стабильность.

Это позволяет более полно раскрыть высокие эксплуатационные характеристики самого углеродного волокна.

2. Конструкция с поверхностной плотностью 150 г/м² повышает эффективность производства

Расплавленная углеродная ткань ориентирована не только на снижение веса, но и на повышение эффективности производства.

По сравнению со сверхлегкими углеродными тканями материал с поверхностной плотностью 150 г/м² обладает:

• Большей толщиной одного слоя материала;
  • Лучшей структурной жесткостью;
  • Более высокой эффективностью укладки слоев.

В процессе формования композитных материалов необходимая толщина изделия может быть достигнута за счет уменьшения количества слоев укладки.

Это позволяет не только сократить время ручной укладки и уменьшить количество производственных операций, но и повысить эффективность производства, а также снизить общую себестоимость изготовления.

Для производства автомобильных компонентов, корпусов промышленного оборудования и крупных композитных конструкционных элементов данный материал обладает значительными преимуществами.

3. Отличная пропитываемость смолой повышает качество композитных материалов

Характеристики композитных материалов зависят не только от армирующего волокна, но и от качества соединения между смолой и волокном.

Расплавленная углеродная ткань обладает более ровной поверхностной структурой, благодаря чему смола может быстро проникать в слой волокон, равномерно заполнять промежутки между волокнами и снижать внутреннюю пористость, обеспечивая эффективную пропитку.

Хорошая пропитываемость смолой позволяет эффективно повысить:

• Прочность межслойного соединения волокон;
  • Качество поверхности готовых изделий;
  • Долговременную надежность продукции.

Одновременно равномерное и ровное расположение волокон снижает вероятность возникновения дефектов при формовании и повышает стабильность характеристик композитных изделий.

4. Уникальный визуальный эффект отвечает эстетическим требованиям высококлассных изделий

Помимо эксплуатационных преимуществ, расправленная углеродная ткань обладает значительными преимуществами во внешнем виде.

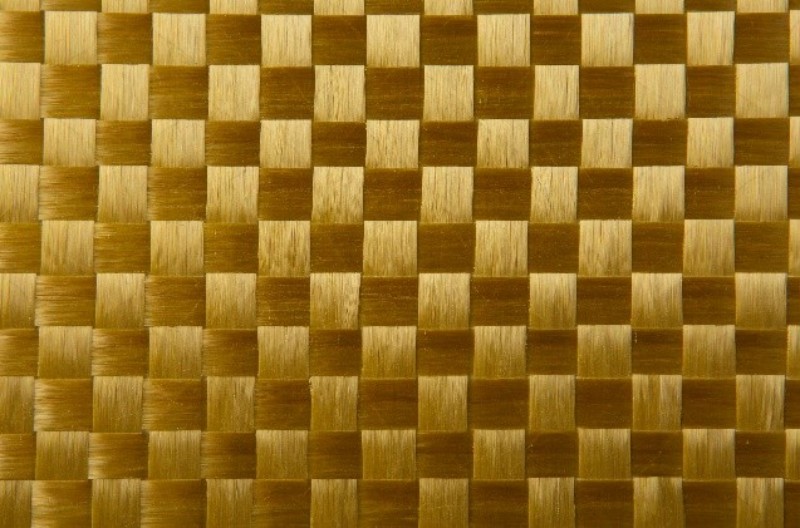

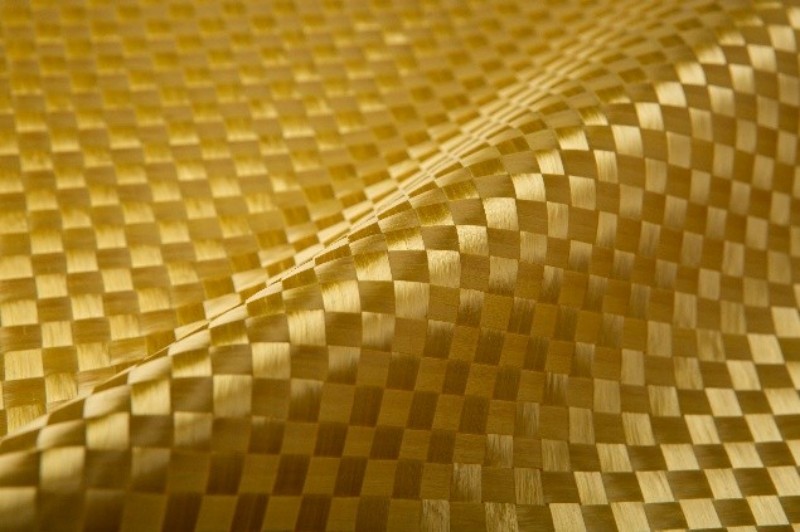

Благодаря тому, что после расправления углеродные ленты становятся более широкими и ровными, после отверждения смолы формируется четкая крупная структура рисунка в виде шахматной клетки. Текстура углеродного волокна становится более равномерной и изысканной, создавая высокотехнологичный визуальный эффект.

Таким образом, данный материал является не только конструкционным армирующим материалом, но и важным элементом дизайна внешнего вида высококлассных изделий.

Особенно подходит для применения в:

• Высокопроизводительных автомобильных внешних элементах;
  • Элитном спортивном оборудовании;
  • Корпусах высокотехнологичного промышленного оборудования;
  • Конструкционных элементах прецизионных приборов.

III. Основные области применения расправленной углеродной ткани

1. Производство автомобилей на новых источниках энергии и автомобилей высокого класса

Автомобильная промышленность является одной из важных областей применения расправленной углеродной ткани.

С развитием автомобилей на новых источниках энергии требования к снижению веса значительно повышаются. Уменьшение массы кузова не только позволяет увеличить запас хода автомобиля, но и улучшает управляемость транспортного средства.

Расплавленная углеродная ткань может применяться для изготовления:

• Капотов двигателя;
  • Конструкционных элементов крыши;
  • Антикрыльев;
  • Кузовных панелей;
  • Конструкционных элементов аккумуляторных батарей;
  • Декоративных элементов интерьера.

Ее преимущества включают:

• Снижение веса компонентов;
  • Повышение прочности конструкции;
  • Улучшение ударопрочности;
  • Повышение динамических характеристик автомобиля.

Кроме того, крупная шахматная текстура углеродного волокна отвечает требованиям индивидуального дизайна автомобилей высокого класса.

2. Производство спортивного оборудования

Высокопроизводительное спортивное оборудование всегда являлось одним из важных направлений применения углеродных материалов.

Благодаря высокой прочности, высокой жесткости и преимуществам легкой конструкции расправленная углеродная ткань может использоваться при производстве различных видов спортивного оборудования, включая:

• Рамы гоночных велосипедов;
  • Теннисные ракетки;
  • Бадминтонные ракетки;
  • Гольф-клюшки;
  • Лыжное оборудование;
  • Оборудование для водных видов спорта.

По сравнению с традиционными материалами спортивные изделия из расправленной углеродной ткани обладают более выраженными преимуществами:

• Меньший вес;
  • Более высокая скорость отклика;
  • Повышенная структурная стабильность;
  • Улучшенные характеристики управления.

Особенно в сфере профессионального спорта характеристики материала часто напрямую влияют на спортивные результаты.

3. Высокоточное промышленное оборудование и робототехника

С развитием интеллектуального производства промышленные роботы и автоматизированное оборудование предъявляют более высокие требования к конструкционным компонентам: они должны обладать не только высокой жесткостью и высокой точностью, но и минимальным весом.

Расплавленная углеродная ткань идеально соответствует этим требованиям.

В настоящее время расправленная углеродная ткань уже применяется при производстве промышленных роботизированных систем, включая:

• Опорные конструкции автоматизированного оборудования;
  • Прецизионные платформы перемещения;
  • Корпуса роботов и другие конструкционные элементы.

Легковесные характеристики расправленной углеродной ткани позволяют снизить инерцию движущихся компонентов, повысить скорость работы оборудования, точность позиционирования и энергоэффективность.

Одновременно высокая жесткость материала обеспечивает стабильность работы оборудования в течение длительного времени.

1. Перспективы развития углепластиковой ткани с расправленным волокном

С развитием передовых производственных технологий углепластиковая ткань с расправленным волокном будет находить более широкое применение в различных областях.

Основные направления будущего развития включают:

1. Постоянное развитие автомобильного облегчения конструкции будет стимулировать рост применения

Повышение требований к снижению веса автомобилей на фоне развития новых энергетических транспортных средств будет способствовать более широкому применению углепластиковых композитных материалов в производстве конструкций аккумуляторных батарей, кузовных компонентов и проектировании высокопроизводительных моделей автомобилей.

2. Автоматизация производства увеличит масштабы промышленного применения

С развитием технологий автоматической укладки и автоматического формования углепластиковая ткань с расправленным волокном получит более высокую конкурентоспособность в условиях промышленного массового производства.

3. Сочетание высоких эксплуатационных характеристик и эстетических требований

В будущем высококачественные изделия будут ориентироваться не только на эксплуатационные характеристики, но и уделять больше внимания внешнему дизайну. Уникальная текстура углепластиковой ткани с расправленным волокном позволит расширить её применение в таких сферах, как потребительская электроника, высокотехнологичное оборудование и спортивные изделия.

Углепластиковая ткань с расправленным волокном благодаря инновационной технологии расправления углеродных волокон эффективно решает проблемы традиционных углеродных тканей, связанные с коэффициентом использования волокна, пропиткой смолой и качеством поверхности, обеспечивая сочетание высокой прочности, высокой жесткости, малого веса и премиального эстетического дизайна.

От автомобилей на новых источниках энергии и промышленных роботов до спортивного оборудования, медицинской техники и судостроения — углепластиковая ткань с расправленным волокном становится одним из важных решений в области высокопроизводительных композитных материалов.

По мере дальнейшего развития передовой промышленности технология расправления углеродного волокна будет играть всё более значимую роль в обеспечении облегчения конструкций, повышении эксплуатационных характеристик продукции и развитии инноваций в сфере высокотехнологичного производства.
